1.はじめに　

現代の通信、IoT、レーダーなどの分野における中核技術として、RFIC設計の需要はかつてないほど増加しています。一方で、RFIC設計の複雑化に伴い、多くの課題が顕在化しています。パラメータ調整、レイアウト生成、長時間に及ぶシミュレーションおよび検証の繰り返しなどが挙げられます。これらはすべて、設計者の多大な時間と労力を消費します。これらの重複且つ時間のかかる作業は効率を低下させるだけでなく、設計者がコア技術やブレークスルーに集中する能力を制限することにもつながっています。　

近年、AIの急速な発展と実用化を受けて、私たちは次のような考えを抱くようになりました、「RFIC設計における重複作業は、AIに任せることができるのでしょうか？」。長年にわたる実際のRFIC設計プロジェクトを通じた探求、検証、そして改良を経て、私たちの結論は「はい」です。　

そこで私たちはRFIC-GPTを開発しました。従来の自動化ツールとは異なり、RFIC-GPTはAIを活用する生成型ツールです。設計者が求める電気仕様（例：インダクタのQ及びL、トランス/バランのQ、L、k、整合回路のS11およびILなど）に基づき、ドメイン特化型のAIモデルを活用することで、設計仕様およびDRCルールを満たすレイアウトを数秒で生成します。

2.RFIC-GPTの機能

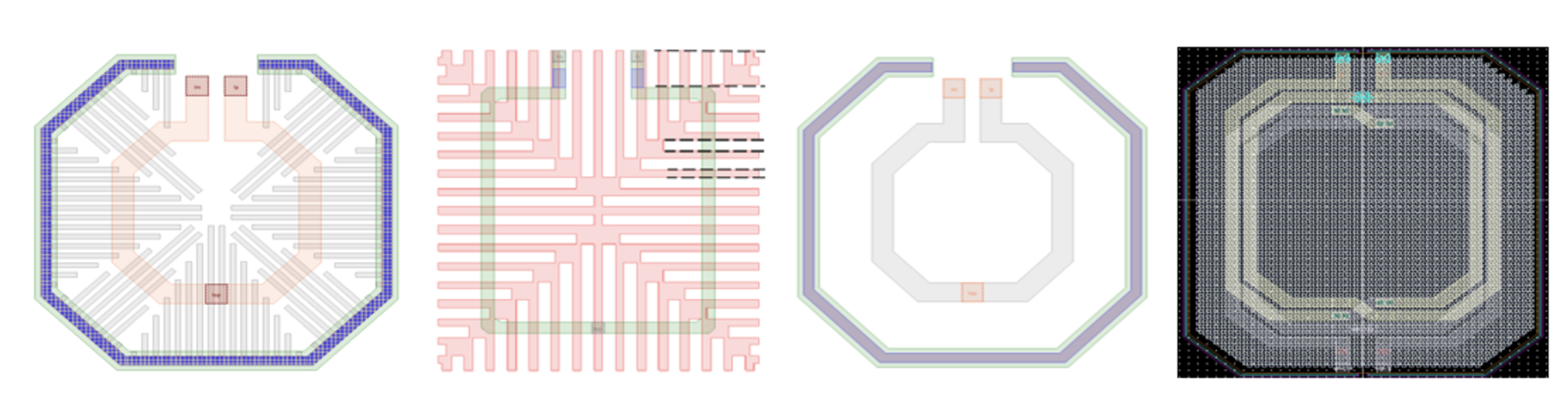

2.1. インダクタの生成
・1回の実行で、目標仕様を満たす20個以上のインダクタを生成できる
・すべての主流なインダクタタイプに対応

・各仕様に重み付けて生成可能
・レイアウトの長さ・幅およびメタルコイルの幅に対する制約条件付きで生成可能
・コイルの最小SRFを求めて生成可能
・指定されたL値（±5%）における最高Q値のインダクタを生成可能
・コイル幅、半径、ストレッチ比、クリッピング比、メタル間隔、ターン数、端子長などの幾何パラメータを視覚的に微調整可能。電気仕様およびDRCステータスをリアルタイムで表示

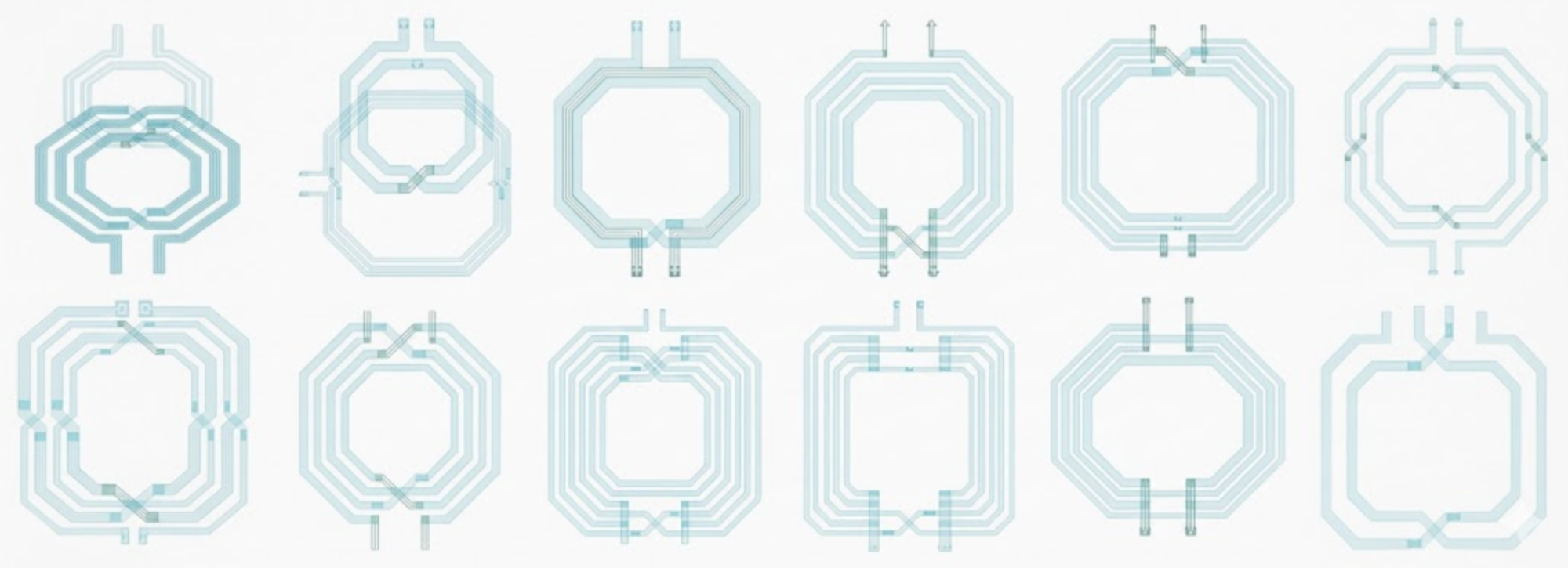

2.2. トランスフォーマー／バランの生成
・1回の実行で、目標仕様を満たす30個以上のトランスフォーマーを生成
・すべての主流なトランスフォーマー／バランのタイプに対応

・各仕様に重み付けて生成可能
・レイアウトの長さ・幅およびメタルコイルの幅に対する制約条件付きで生成可能
・コイルの最小SRFを求めて生成可能
・k範囲：0.1～0.9、LpriとLsecの比率：1～20
・中心間距離、コイル幅、半径、ストレッチ比、クリッピング比、メタル間隔、ターン数などの幾何パラメータを視覚的に微調整可能。電気仕様およびDRCステータスをリアルタイムで表示

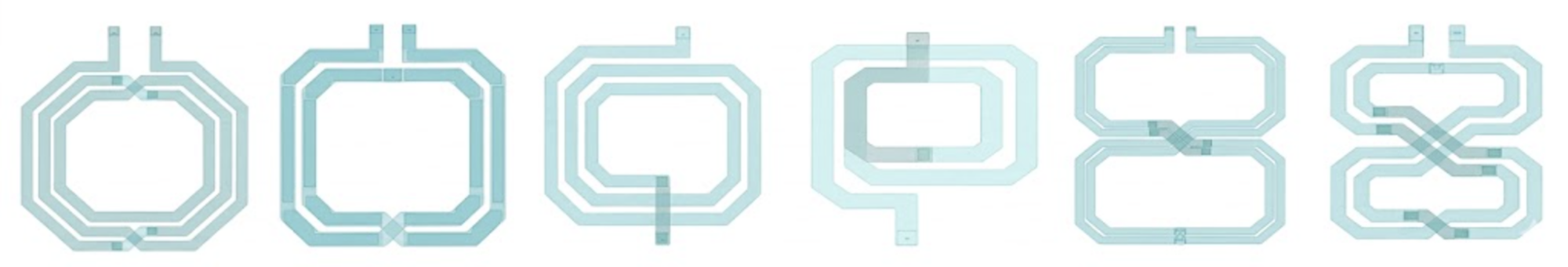

2.3. Tコイルの生成（一部のプロセスメタルプラットフォームのみ対応）
・1回の実行で、目標仕様を満たす10個以上のTコイルを生成
・主なTコイルタイプのほとんどに対応

・レイアウトの長さ・幅およびメタルコイルの幅に対する制約条件付きで生成可能
・タップ長および端子長を指定して生成可能
・コイルの最小SRFを求めて生成可能
・k範囲：0.1～0.9、LpriとLsecの比率：1～20
・コイル幅、半径、ストレッチ比、クリッピング比、メタル間隔、ターン数、タップ長、端子長などのパラメータを視覚的に微調整可能。電気仕様およびDRCステータスをリアルタイムで表示

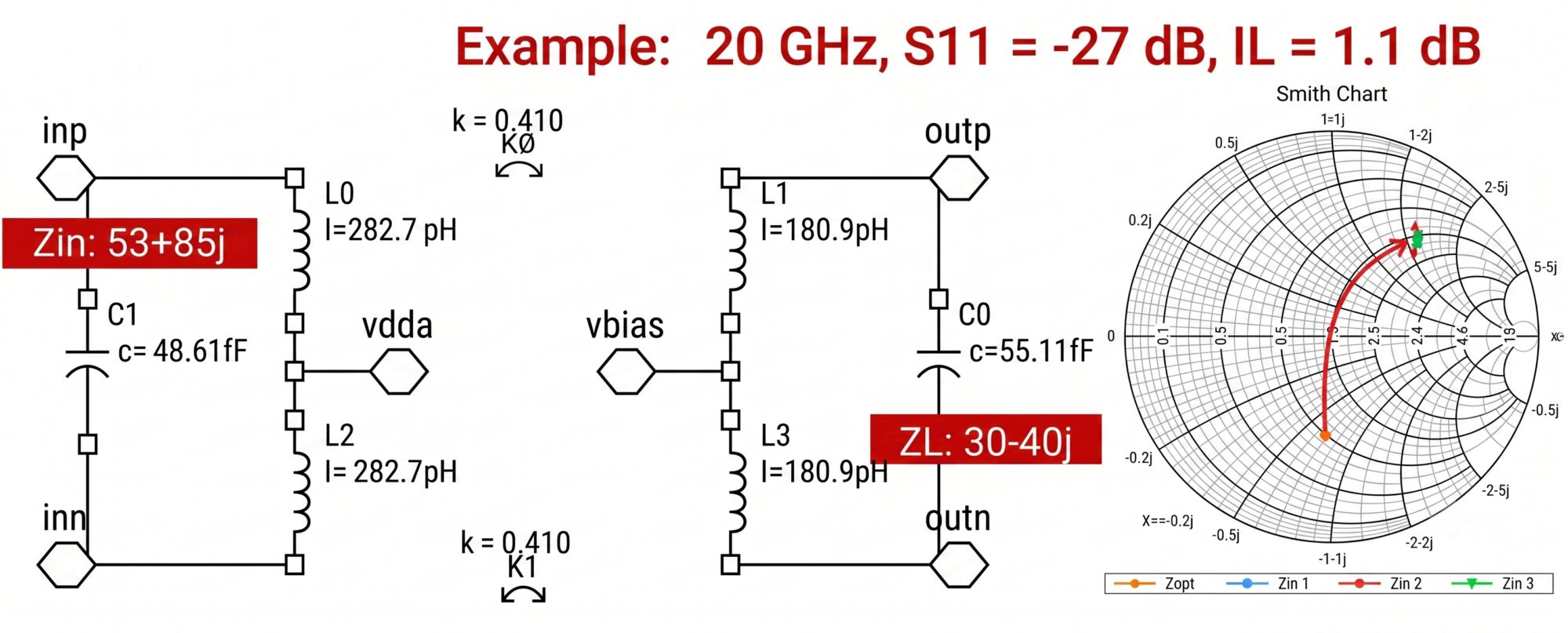

2.4. マッチング回路の生成
・1回の実行で、仕様に適合する3つの結果を生成

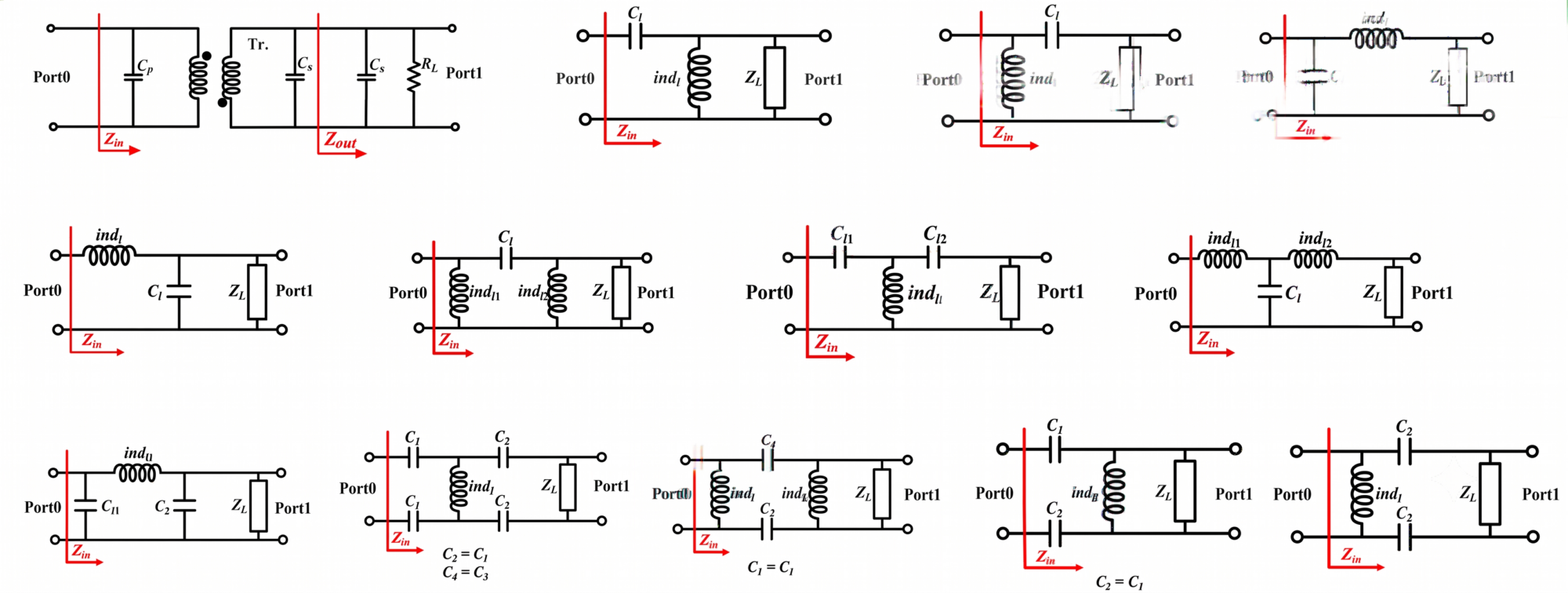

・10種類以上のマッチング構造（シングルエンドおよび差動）に対応

・回路図、および対応するスミスチャートとILプロットを自動生成

・100%物理的に実現可能な受動素子とレイアウトを生成できる
・受動素子のレイアウトの長さ・幅およびメタルコイルの幅に対する制約条件付きで生成可能
・静電容量値に関する制約条件付きで生成可能
・単一周波数マッチング（ナローバンド）および広帯域マッチング（ワイドバンド）に対応

3.RFIC-GPTの機能

・第2世代となって処理速度も100倍に。繰り返し処理にかかる時間を数週間から数日に短縮。
・DRC/LVSクリーン、レイアウトおよび回路図はそのまま使用可能
・周波数範囲：500 MHz ～ 110 GHz
・主流設計ツールとシームレスに連携
・ローカルEMシミュレーションを実行でき、リアルタイムで結果を表示
・ガードリング、パターン化グランドシールド、ダミーのワンクリック生成

4.学習済みプロセス・メタル・プラットフォーム

・22種類の主流プロセスノードを学習済み。
・お客様のご要望に対応し、新しいプロセスノードを二週間で学習できる。
